螺旋錐齒輪的類型

2020-08-13 09:19:49 wfzhutong.com 1396

齒面節線為晶線的錐齒輪稱為螺旋錐齒輪螺旋錐齒輪可以有多種不同形式的分類方法,因分類方法的不同,其叫法也不盡相同。


一般以下面兩種方法分類的螺旋錐齒輪最為常見。


(一)按齒面節線分類

1.圓弧齒錐齒輪錐齒輪的齒面節線是圓弧的一段,習慣上叫做圓弧齒錐齒輪,

圖 2—1(a)。它是采用銑刀盤在銑齒機上以分度切削法切制而成的。這種齒輪目前用得最為 普遍。Y225-YS2250型號的銑齒機都是加工圓弧齒錐齒輪的機床。由于是圓弧齒,還可以采用磨齒的方法加工出精度高的圓弧齒錐齒輪。

螺旋錐齒輪的分類-鑄通齒輪

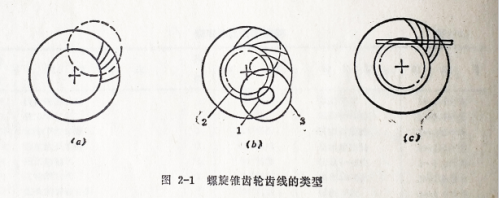

 圖2-1螺旋錐齒輪齒線的類型


2.延伸外擺線錐齒輪錐齒輪的齒面節線是延伸外擺線的一段,叫延伸外擺線錐齒輪,圖2—1(b)。有一個滾圓1在基圓2上作純滾動,另有一動圓3和滾圓1固聯在一 起,則動圓3上任意一點所走的軌跡就叫做延伸外擺線。這種齒輪是用特殊銑刀盤以連 續切削法加工的。在切齒過程中,銑刀盤上的滾圓1沿工件上的基圓2作純滾動。刀盤 的旋轉運動和工件的旋轉運動結合起來,就能使工件得到一定齒數的連續分度,并能形 成齒線的形狀。 3.準漸開線錐齒輪這種錐齒輪是用錐形滾刀以連續切削法加工而成,其齒面節線 蘭似于延長漸開線或縮短漸開線圖2一l(c)。由于齒輪的嚙合質量不好,刀具制造比較困難,故已極少應用。


 (二)按輪齒齒高分類 依照輪齒大端和小端的齒高是否相等進行分類

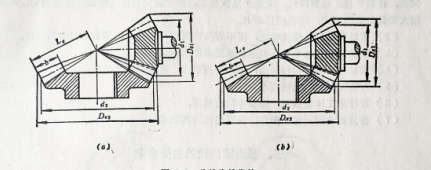

 1.收縮齒錐齒輪  收縮齒錐齒輪的齒高是從輪齒的大端向小端方向逐漸收縮的。收縮齒中又可分為兩種:圖2—2(a)是沿齒寬徑向間隙不相等的收縮齒,圖2—2(b)是沿齒寬徑向間隙相等的收縮齒。徑向間隙相等的錐齒輪是指錐齒輪的齒頂平行于配對齒輪的齒根,于是齒輪的面錐角不再與節錐頂點相交。

    圓弧齒錐齒輪大多采用收縮齒。

收縮齒錐齒輪-鑄通齒輪

圖2-2收縮齒錐齒輪

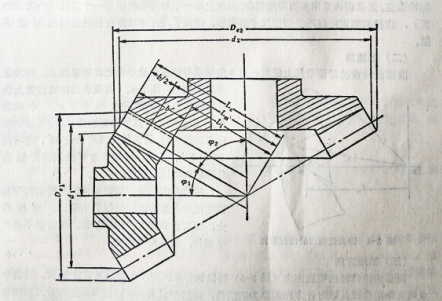

    2.等高齒錐齒輪  等高齒錐齒輪的齒高是從輪齒的大端到小端方向相等的,圖2-3。這種齒輪的面錐角、節錐角、根錐角都相等。延伸外擺線齒錐齒輪一般都采用等高齒。加工等高齒錐齒輪要比加工圓弧錐齒輪簡便一些。

圖片關鍵詞

圖 2-3 等高齒錐齒輪
